總線制報警主機布線要求

來源：宜居科技日期：2018-01-15

深圳宜居科技專注研發生產總線報警主機，種類齊全，有GSM雙網總線報警主機，IP雙網總線報警主機等，廣泛應用于小區，醫院，學校，監獄等安防領域，功能強大，安裝簡單，報警信息可一秒上傳宜居通云聯網報警平臺，專業的研發設計團隊，可免費提供總線報警主機系統的各種聯網應用方案，總線報警主機產品更可高端定制。

具體總線報警主機在現實施工中也要注意以下幾點：

1. 盡量用一條主干線將每一個總線設備串接起來，如果有分支的話，總線設備到主干線的分支盡量短，最好不要超過 5 米。

2. 如果485總線的主干線不是一條，有幾個大的分支時，應該如何布線處理？

如果防區探測器比較分散，不是在一條線上面的話，有2種布線方式可以解決485總線報警主機的通訊問題。

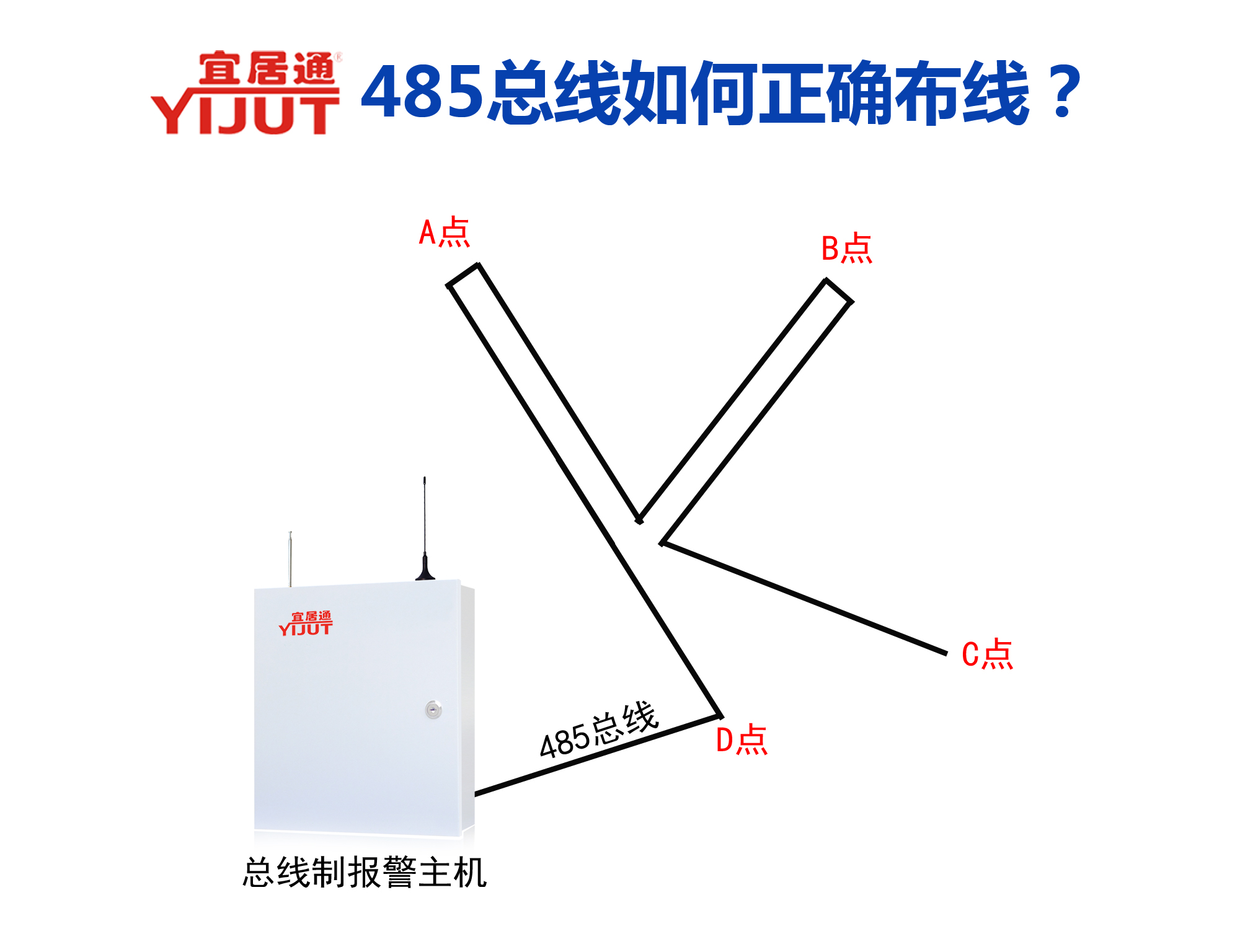

方案一：用1條485總線通過走S型把所有的防區探測器報警點進行串聯起來即可。如下圖所示：

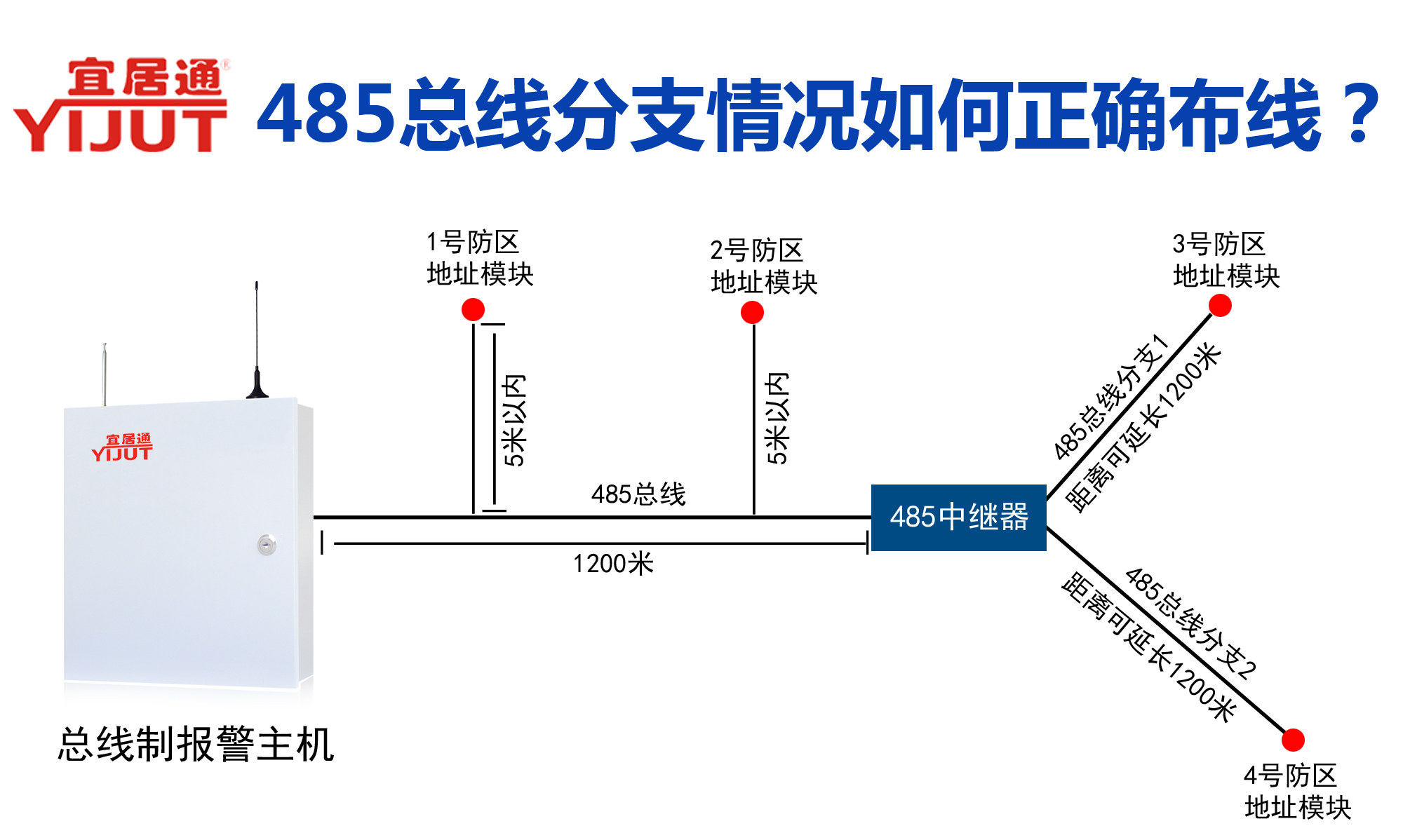

方案二：在需要分支的地方增加1個485中繼器，通過在分支處增加總線485中繼器用于485信號分支，同時還可以延長485通訊距離，每增加1個485中繼器就可以延長485通訊距離1.2km以上，如下圖所示：

3. 總線要遠離高壓設備，如 220 伏交流線、日光燈、高壓變壓器等。例如如果與 220伏交流線一起走線時，兩者之間最少要超過 20 厘米，且必須走線管，必要時要走鍍鋅鋼管，這樣可以有效屏蔽強電電源帶來的電磁場對485總線產生的信號干擾，從而避免總線報警主機的485總線信號不穩定導致總線設備出現掉線等情況。

4. 在野外，建筑物較少（如：大型周界），電子設備容易遭受雷擊。此時，最好將信號線和電源線放在金屬管內，埋在土里面 20 厘米以下，每一節金屬管焊接在一起，金屬管的兩端要接在地線上。

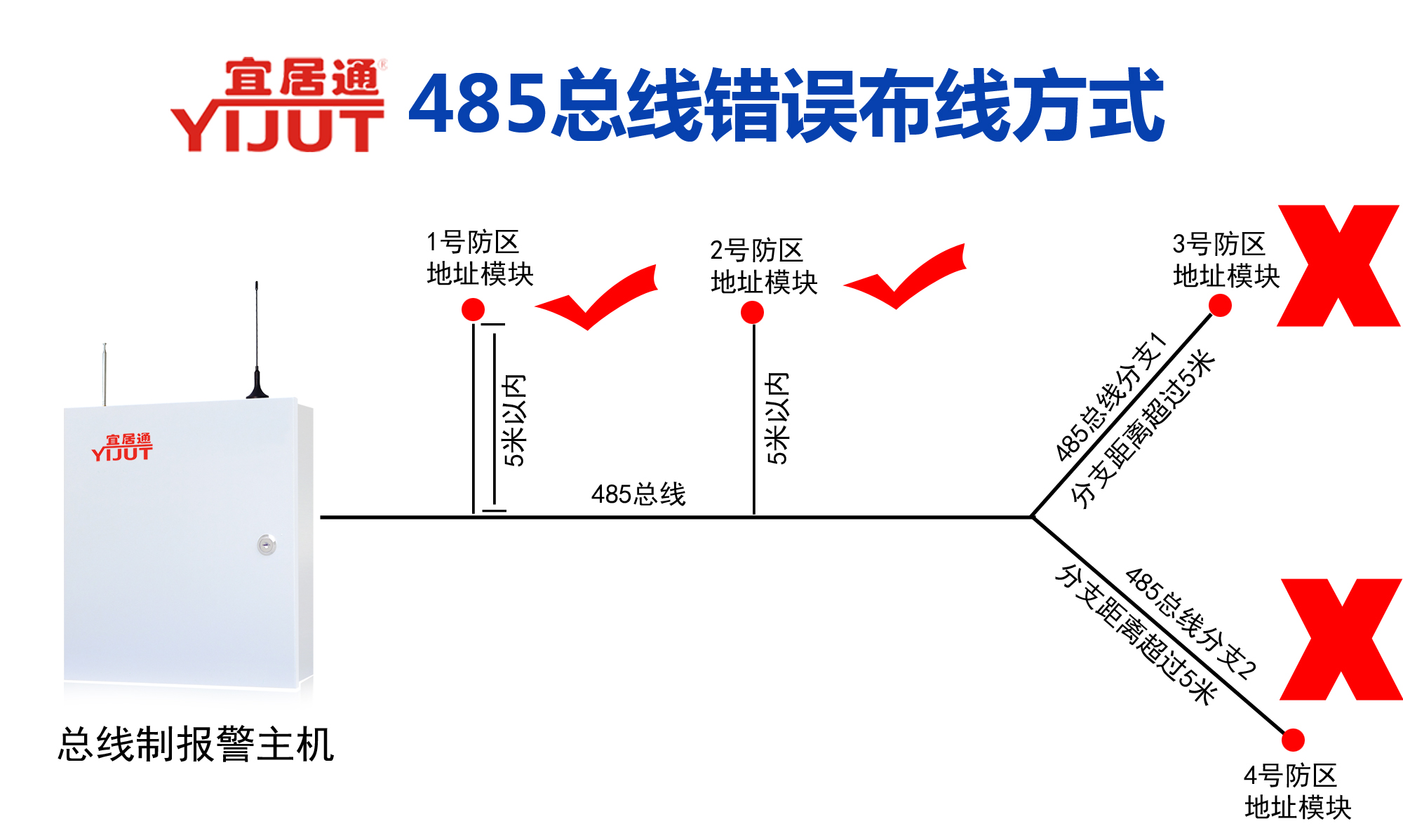

5. 以下是總線報警主機485總線典型的錯誤布線方式，如下圖所示：
