單防區網絡模塊傳120路網絡報警主機設置說明
單防區網絡模塊傳120路網絡報警主機設置說明
必須都是接在交換機下才能正常工作。
警號接線方式：警號的負極接COM，警號的正極接在電源正，然后把電源負極跟NO短接起來。
1. 設置120路網絡報警主機的參數（使用鍵盤操作）
1.1 進入編程
控制鍵盤輸入：666666(出廠默認），再按[編程]+[布防]鍵進入到編程狀態。
1.2 設置設備數目
進入編程界面后：顯示“1 查詢”界面，
按{#}下翻鍵→顯示“2編程”→
按{布防}→“2.1 用戶編程”→
按{#}下翻鍵→“2.2 系統編程”→
按{布防}→“2.2.1 設備數目”→
按{布防}→根據單防區網絡地址模塊數量輸入數字→
按{布防}
1.3 設備掉線提示關閉
在“2.2.11系統設置”→按{布防}→“1系統地址”→
按2次{#}下翻鍵→“3 設備掉線提示”→
按{布防}→“所有的設備：1”→
按{0}→按{布防}
1.4 IP協議設成3
在“2.2.11系統設置”→按{布防}→“1系統地址”→
按4次{#}下翻鍵→“5 RS232協議”→
按{布防}→“1 RS232”→
按{#}下翻鍵→按{布防}→“2 IP”→
按{3}→按{布防}
2. 設置IP參數

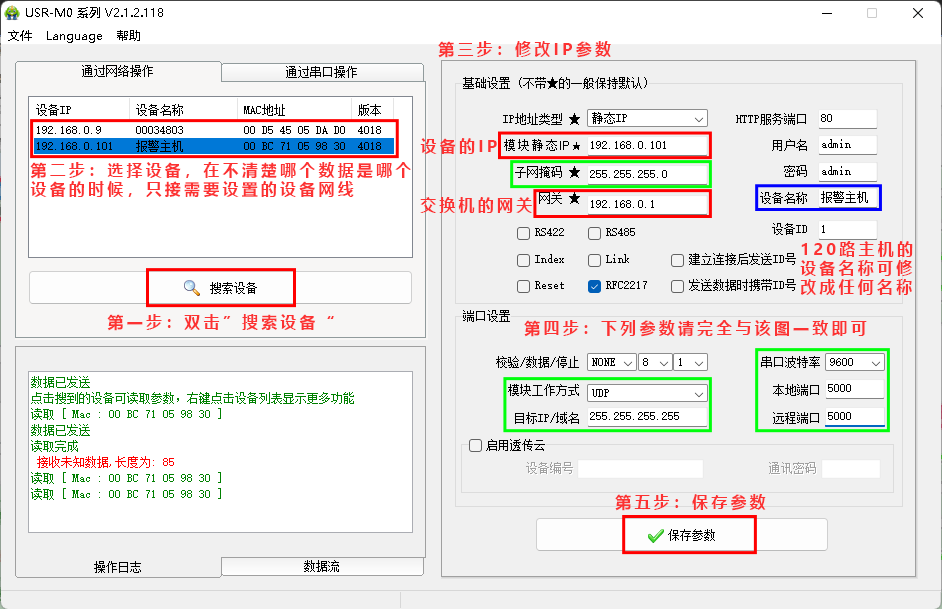

2.1 設置120路網絡IP參數（同一個交換機下使用網絡設置工具）
打開“USR-M0_V2.1.2.118”搜索軟件，操作步驟如下所示：
注：IP參數需要交換機的網關支撐才能使用，傻瓜式交換機不支持使用。

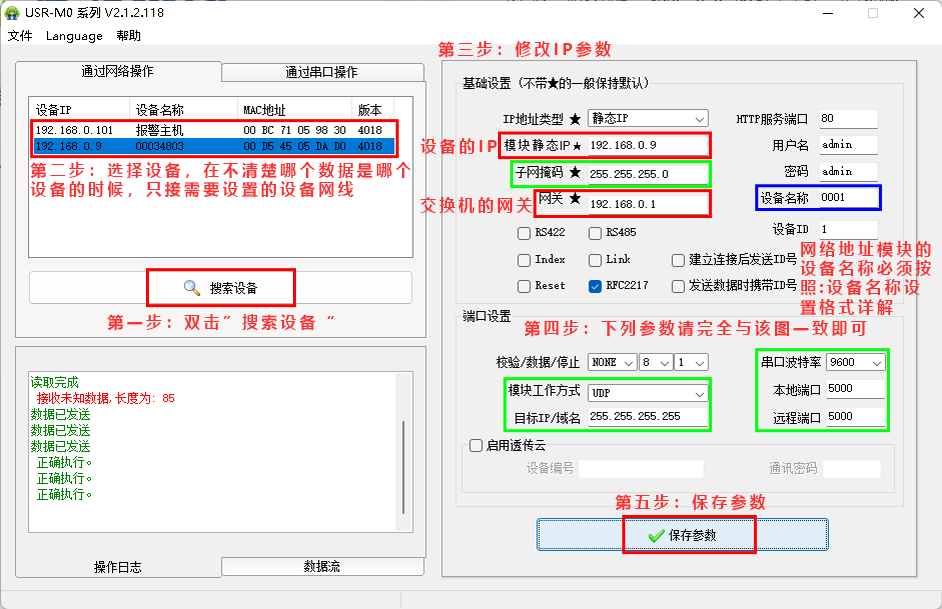

2.2 設置單防區網絡IP參數（同一個交換機下使用網絡設置工具）
打開“USR-M0_V2.1.2.118”搜索軟件，操作步驟如下所示：
注：IP參數需要交換機的網關支撐才能使用，傻瓜式交換機不支持使用。
設備名稱設置格式詳解：
(1) 前4位數為模塊地址碼，保證唯一性。
(2) 第五位數為通訊格式，格式有兩種：0：代表總線通訊格式
1：代表CID通訊格式
(3) 第六位數為防區電阻模式，格式有兩種：0：代表常閉型無電阻模式
8：代表常開型無電阻模式
舉例：設置為000108，代表此設備為1號設備常開型無電阻模式；
設置為0001，代表此設備為1號設備常閉型無電阻模式。
注：前四位數根據設備數量從0001開始設置，然后0002、0003往后編輯。
