120網絡報警主機上傳5000軟件設置說明

來源：宜居科技日期：2022-08-28

點此下載文件

5000軟件設置說明（網絡）

1總線報警主機網絡參數設置（編程界面設置）

1.1 進入編程

控制鍵盤輸入：666666(出廠默認），再按{編程}+{布防}進入到編程狀態。

1.2 設置設備數目

進入編程界面后：顯示“1 查詢”界面，

鍵盤按{#}下翻鍵→顯示“2編程”→

按{布防}→“2.1 用戶編程”→

按{#}下翻鍵→“2.2 系統編程”→

按{布防}→“2.2.1 設備數目”→

按{布防}→根據地址碼最大值輸入數字→

按{布防}

1.3設置系統地址

在“2.2 系統編程”里，按{#}下翻鍵多次找到“2.2.11系統設置”→

按{布防}→“1系統地址”→

按{布防}→按{1}（如果是第二臺就按2）→

按{布防}

1.4 設備掉線提示關閉

在“2.2.11系統設置”→按{布防}→“1系統地址”→

按2次{#}下翻鍵→“3 設備掉線提示”→

按{布防}→“所有的設備：1”→

按{0}→按{布防}

1.5 把IP協議設成1

在“2.2.11系統設置”→按{布防}→“1系統地址”→

按4次{#}下翻鍵→“5 RS232協議”→

按{布防}→“1 RS232”→

按{#}下翻鍵→按{布防}→“2 IP”→

按{1}→按{布防}

1.6 修改心跳間隔

在“2.2.14 IP參數”→按{布防}→“1 主機IP”→

按10次{#}下翻鍵→按{布防}→“0100”→

輸入{0020}→按{布防}

1.7 退出編程

連續按6次{撤防}返回鍵即可

1.8 設置網絡參數（用網絡設置工具在同一個交換機調試）

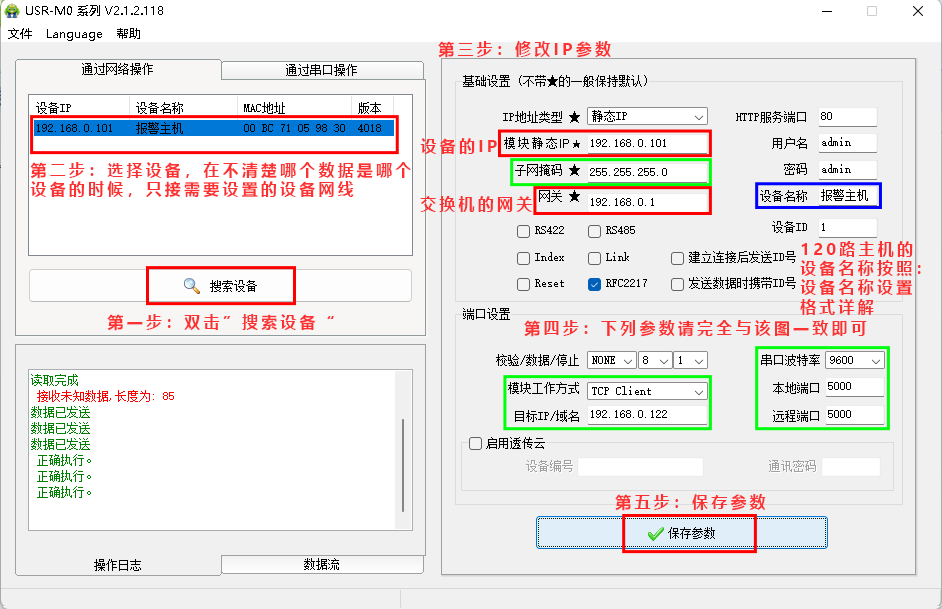

打開“USR-M0_V2.1.2.118”搜索軟件，操作步驟如下所示：

友情提示：軟件界面底部正中間會顯示本機IP，也就是電腦主機IP。如下圖：

2 軟件平臺設置

2.1 運行軟件（安裝軟件前需把防火墻、安全中心、殺毒軟件關閉）

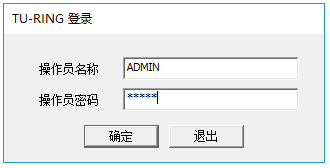

運行AIC-SW，用戶名處輸入“ADMIN”,密碼輸入“ADMIN”,必須大寫。

2.2 激活軟件

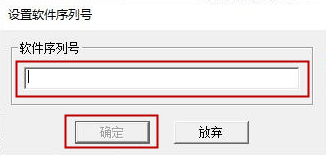

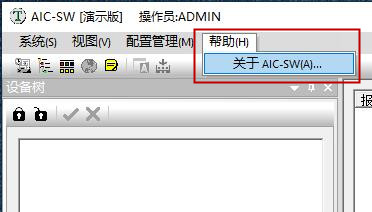

插入加密狗后，點擊軟件左上角的“幫助”按鈕，鼠標單擊“關于AIC-SW(A)”選項，彈出“關于AIC-SW”對話框，把軟件編號復制下來，發給業務員，等業務員把軟件序列號發過來之后，再點擊“激活軟件”按鈕，在彈出來的對話框內輸入軟件序列號，再按“確定”按鈕。如下圖所示：

2.3 添加通訊機

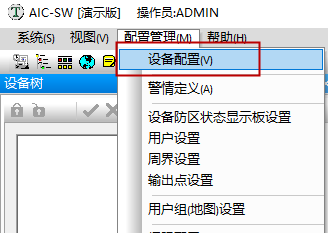

1）在主界面的左上處選擇“配置管理”，再選擇“設備配置”，如下圖：

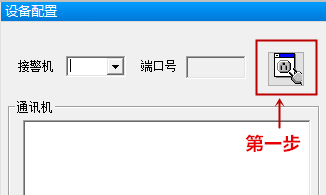

2）在‘設備配置’界面操作步驟，（12是網絡接口專用通道）如下圖所示：

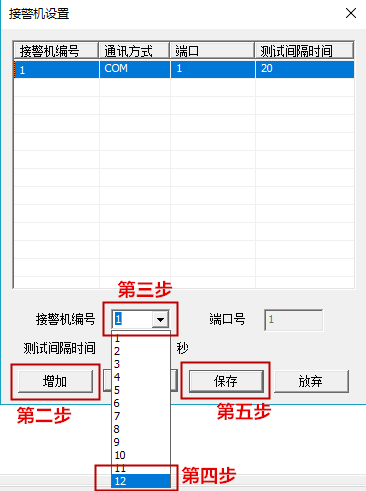

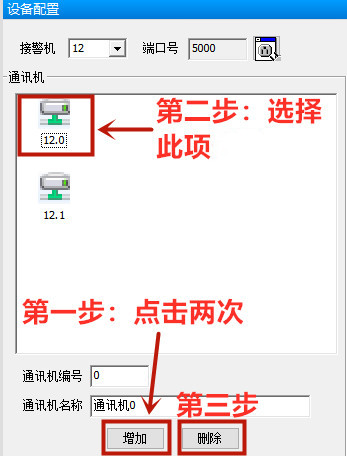

3）通訊機操作步驟，（12.0必須刪除）如下圖所示：

2.4 添加報警機（名稱顯示在“設備樹”一欄）

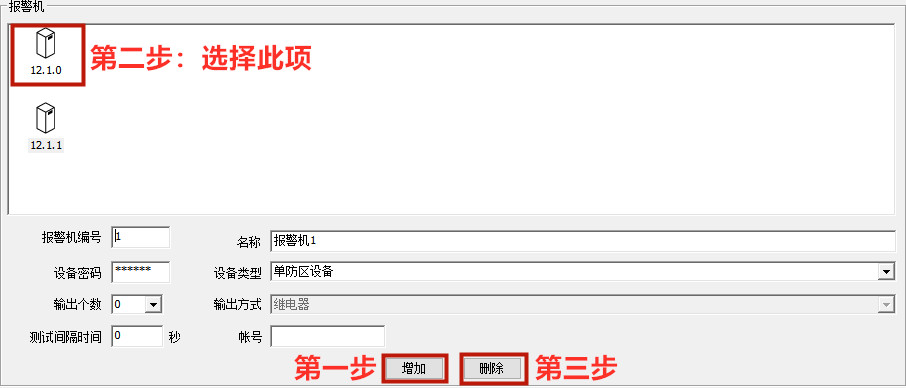

1）在‘報警機’界面操作步驟，如下圖所示：

注：12.1.1代表的是1號主機撥碼1的設備，所以要?jiǎng)h除12.1.0。

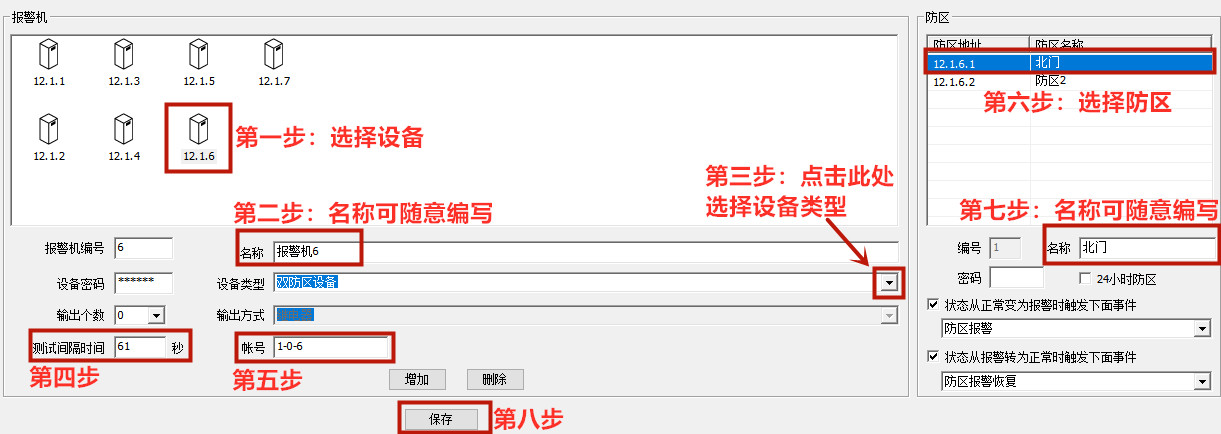

2）設置設備參數、防區參數操作步驟，（測試間隔時間必須大于報警主機的心跳時間，例如：61秒）如下圖所示：

注：賬號說明：固定格式為AA-B-CC，其中的AA是報警主機的系統地址，B為0或1，其中0表示通訊總線的協議（一般都是使用0），1表示鍵盤接口的設備，CC是通訊總線或鍵盤接口的設備地址號。

舉例：1-0-1，表示為1號總線報警主機的1號模塊。1-0-2，表示1號總線報警主機的2號模塊。如果接的是主板自帶防區，賬號固定是：AA-0-0,防區類型選八防區設備。

2.5 添加控制鍵盤（名稱顯示在“設備樹”一欄）

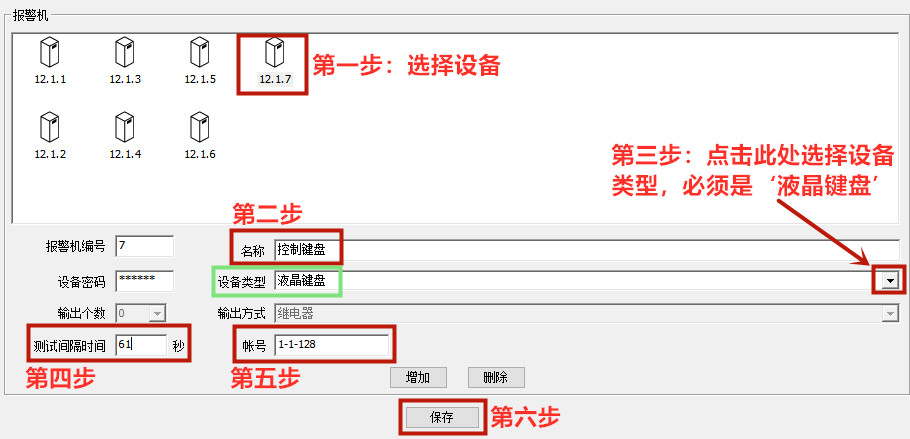

在‘報警機’界面操作步驟，（測試間隔時間必須大于報警主機的心跳時間，例如：61秒）如下圖所示：

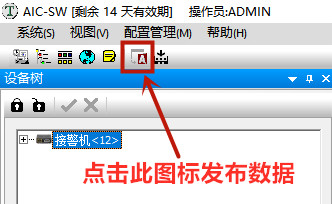

‘設備配置’的數據設置完成后，點擊圖標發布數據，如下圖所示：

注：賬號說明，固定格式為A-1-128。如1-1-128，表示1號主機的主鍵盤。2-1-128，表示2號主機的主鍵盤，以此類推。

2.6添加電子地圖

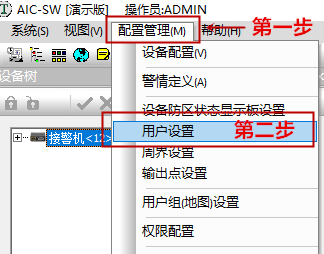

（1）在“配置管理”項點擊“用戶設置”，如下圖所示：

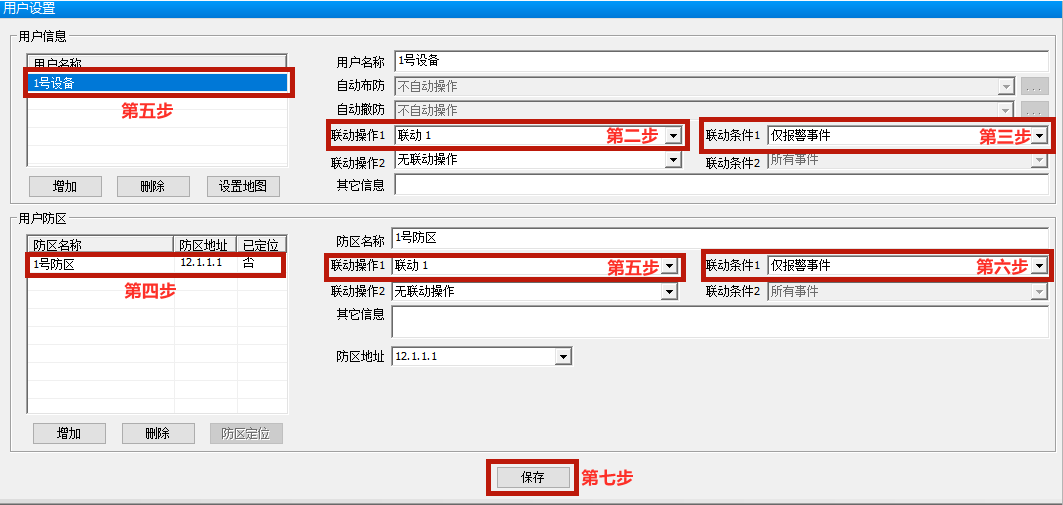

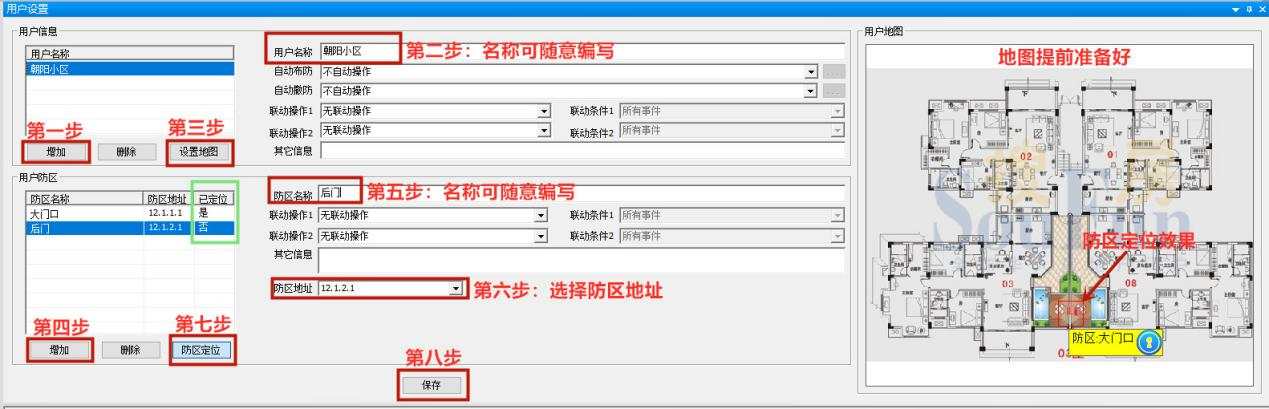

（2）在“用戶設置”界面操作步驟，如下圖所示：

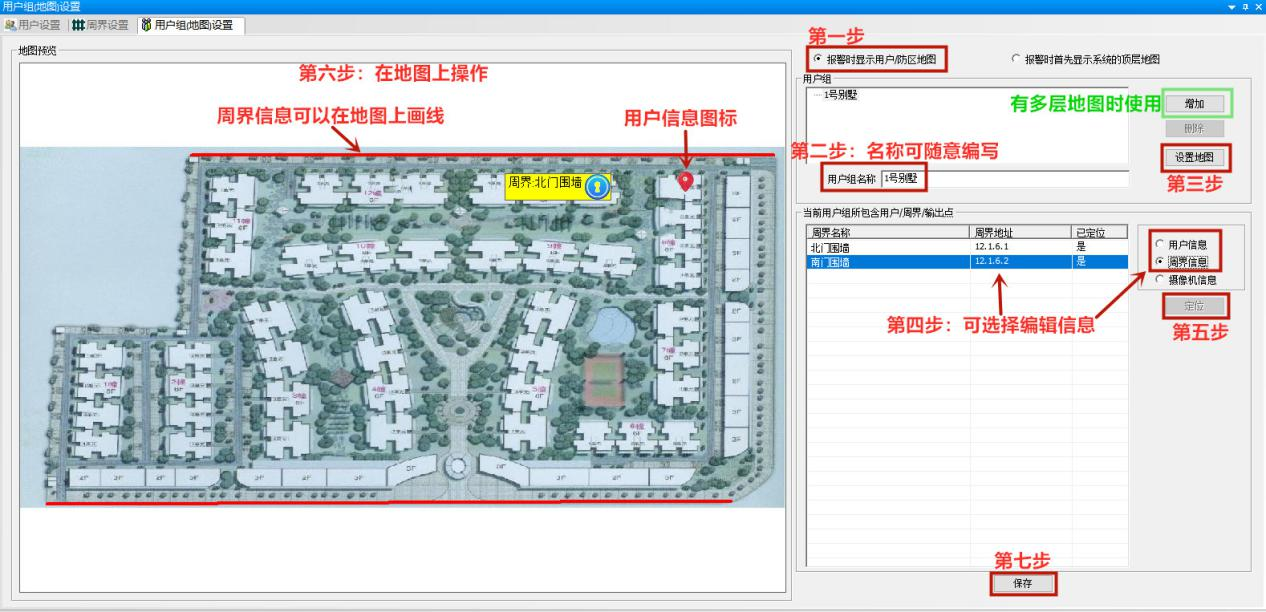

（3）必須在“用戶組（地圖）設置”再添加一個頂級地圖，同一個圖就可以，然后在用戶信息那里定位該地圖，隨便定一個位置就可以。如下圖所示：

注：‘設置地圖’添加一個以jpg格式的地圖文件（地圖文件要提前準備好）。

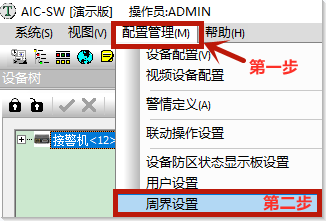

（4）在“配置管理”項點擊“周界設置”，如下圖所示：

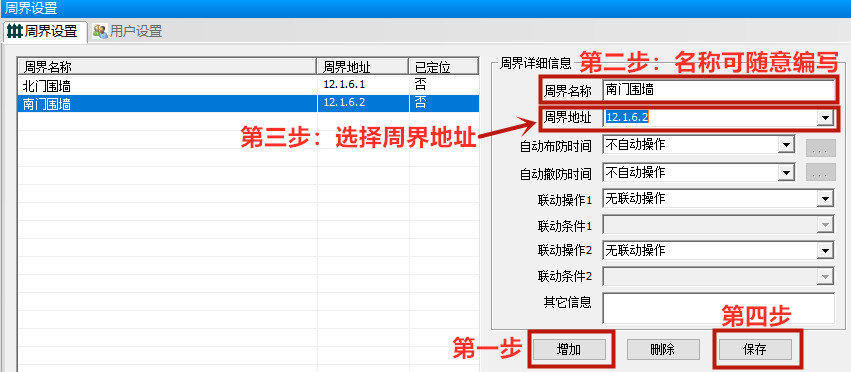

（5）在“周界設置”界面操作步驟，如下圖所示：

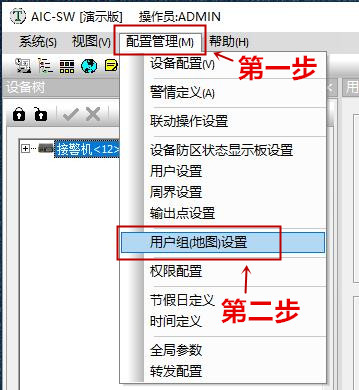

（6）在“配置管理”項選擇“用戶組（地圖）設置”項，如下圖所示：

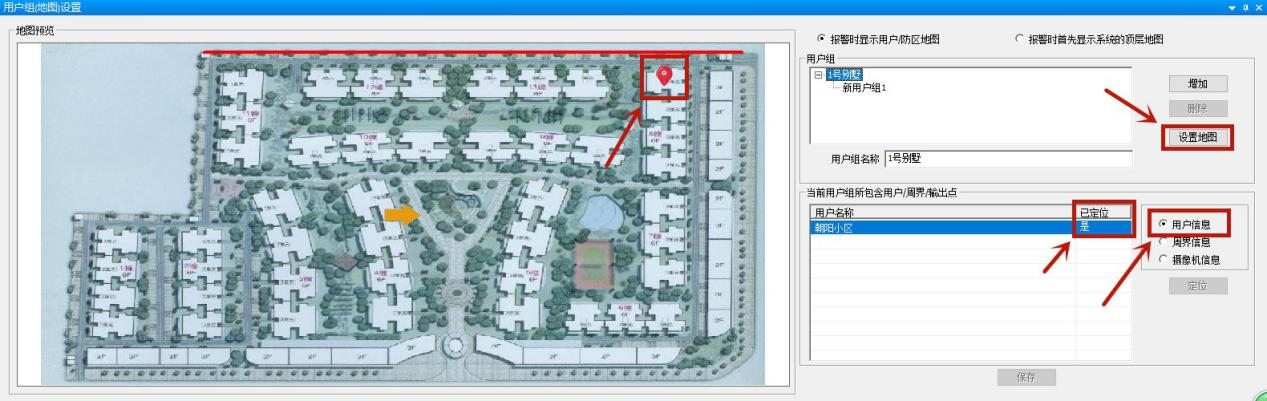

（7）在“用戶組（地圖）設置”界面操作步驟，如下圖所示：

電子地圖的參數設置完成后，點擊圖標發布數據即可。

注：刪除已經設置好的地圖標記，把圖標拖到最左邊空白處。

2.7 調試軟件

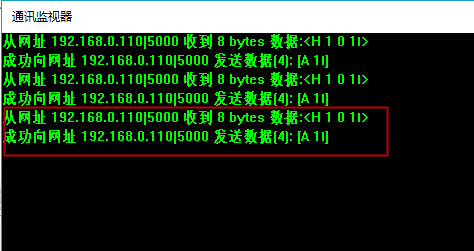

以上發布數據之后，重啟一下軟件，然后點擊“視圖”選擇“通訊監測窗”，過一段時間（心跳間隔，默認100秒）后，“通訊監測窗”會收到數據，證明報警主機和5000軟件已經連通，可以進行軟件遠程“布/撤防”操作了。如下圖所示：

2.8 添加視頻設備

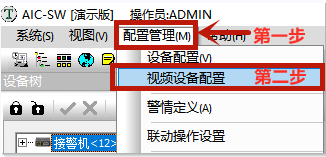

（1）在“配置管理”項點擊“視頻設備配置”，如下圖：

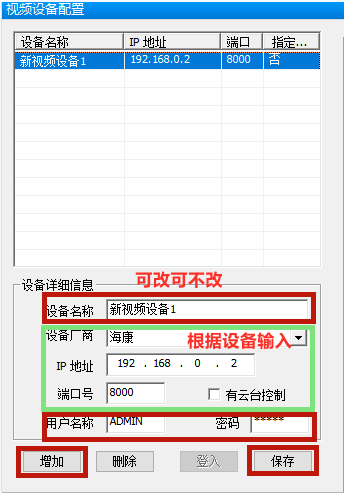

在“視頻設備配置”里點擊“增加”按鈕，選擇“設備廠商”，輸入“IP地址”，“端口號”；輸入“用戶名稱”和“密碼”；點擊“保存”按鈕。（目前只支持大華、?？担┤缦聢D：

再點擊一下軟件左上角的“發布數據”圖標進行數據發布。

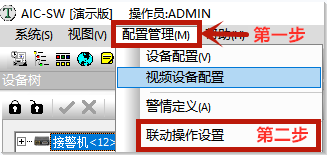

（2）在“配置管理”項點擊“聯動操作設置”，如下圖：

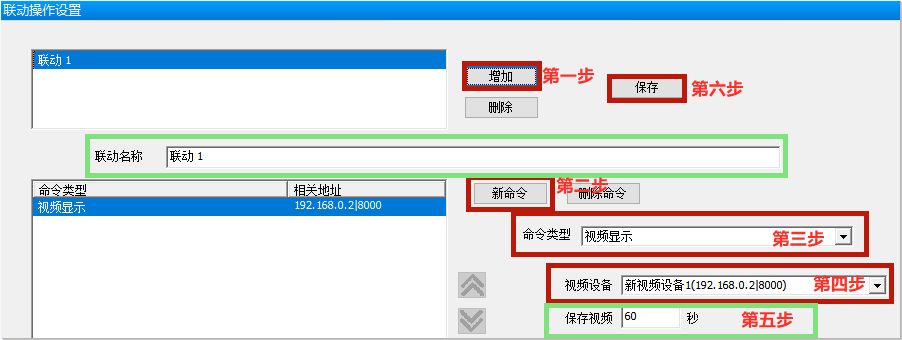

在“聯動操作設置”里點擊“增加”按鈕，再點擊“新命令”按鈕，在“命令類型”里選擇“視頻顯示”，在“視頻設備”里選擇對應的視頻名稱和地址，在“保存視頻”項輸入時間，再點擊“保存”按鈕即可。如下圖：
